T30系列

所屬分類：
產品編號：113741-249
出品單位：周口風機廠
瀏覽次數：23
發布時間：2010/1/22 11:39:10

產品概述

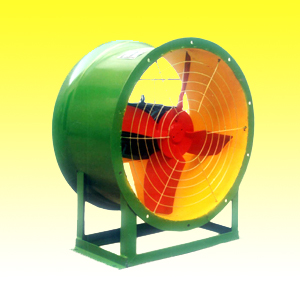

T30系列軸流風機廣泛用于一般工廠，倉庫、辦公室、住宅內的通風換氣或加強暖氣散熱之用。若將機殼卸下，可作自由風扇，也可在較長排氣管道內隔串聯安裝，用以提高管道中的風壓。

T30（03-11、30K4）軸流通風機用于一般工廠，倉庫、辦公室、住宅內通風換氣或加強暖氣散熱之用。若將機殼卸下，可作自由風扇，也可在較長的排氣管道內間隔串聯安裝。

    本風機共有46個品種,其中3葉片、6葉片、8葉片和9葉片的有九個機號，4葉片的共有十個機號。

    本風機由葉輪、機殼和集風器三部分組成。

    葉輪：由葉片、輪轂等組成。葉片用薄鋼板制成，按所需安裝角度，焊于輪轂外園上。

    葉片均沖壓成相似形，葉輪直接安裝在電機軸上，其中№3至№8采用兩種電機轉速，№9、10采用一種電機轉速。

    機殼部：由風筒、底架等組成，底架分為用薄板和型材制成兩種。

    集風器部：集風器為圓弧流線型，由薄板沖壓而成，可以減少氣體流入口損失。

    注

T30 軸流通風機性能參數表

機號	葉輪			轉速 r/min	葉片數4
	直徑 mm	當量面積 m²	周速 m/sec

					葉片角度	流量 m³/h	全壓Pa	效率 %	軸功率 kw	所需功率 kw	采用電機
					葉片角度	流量 m³/h	全壓Pa	效率 %	軸功率 kw	所需功率 kw	型號	功率 kw
2.5	250	0.0492	38.0	2900	15 20 25 30 35	1100 1400 1740 2000 2280	117.7 117.7 132.4 137.3 147.2	0.67 0.66 0.64 0.61 0.56	0.053 0.070 0.094 0.116 0.148	0.061 0.084 0.108 0.134 0.170	IAO5612 IAO5612 IAO5612 IAO5622 IAO5622	0.12 0.12 0.12 0.18 0.18
2.5	250	0.0492	19.0	1450	15 20 25 30 35	550 700 870 1000 1140	30.4 32.3 33.4 34.3 36.2	0.67 0.6 60.64 0.61 0.56	0.007 0.009 0.012 0.017 0.019	0.008 0.011 0.014 0.020 0.021	IAO5614	0.09
3	300	0.0707	43.8	2790	15 20 25 30 35	1780 2340 2780 3230 3670	161.9 161.9 172.7 179.5 184.4	0.67 0.66 0.64 0.61 0.56	0.120 0.160 0.208 0.264 0.336	0.140 0.185 0.240 0.130 0.390	IAO5622 IAO5632 IAO5632 IAO7112 IAO7122	0.18 0.25 0.25 0.37 0.55
3	300	0.0707	21.8	1390	15 20 25 30 35	890 1170 1390 1610 1830	39.2 39.2 43.1 44.1 45.1	0.67 0.66 0.64 0.61 0.56	0.015 0.019 0.026 0.032 0.041	0.017 0.022 0.030 0.046	IAO5614	0.09
3.5	350	0.0960	53.1	2900	15 20 25 30 35	3100 3800 4800 5500 6200	235.4 255.1 259.9 274.7 294.3	0.67 0.66 0.64 0.6 0.56	0.295 0.391 0.508 0.637 0.805	0.340 0.450 0.585 0.730 0.925	IAO7112 IAO7122 IAO7132 IAO7132 Y802-2	0.370 0.55 0.75 0.75 1.10
3.5	350	0.0960	26.6	1450	15 20 25 30 35	1550 1900 2400 2750 3100	62.8 66.7 68.7 72.6 78.5	0.67 0.66 0.64 0.61 0.56	0.040 0.051 0.069 0.084 0.108	0.046 0.059 0.079 0.097 0.0124	IAO5614 IAO5614 IAO5614 IAO5634 IAO5634	0.09 0.09 0.09 0.18 0.18
4	400	0.126	58.5	2800	15 20 25 30 35	4250 5570 6640 7700 8750	287.4 287.4 308.0 319.8 327.6	0.67 0.66 0.64 0.61 0.56	0.506 0.675 0.890 1.130 1.430	0.580 0.780 1.020 1.300 1.650	IAO7132 Y801-2 Y802-2 Y90S-2 Y90S-2	0.75 0.75 1.10 1.50 2.20
4	400	0.126	29.5	1400	15 20 25 30 35	2140 2810 3340 3880 4410	72.6 72.6 78.5 81.4 83.4	0.67 0.66 0.64 0.61 0.56	0.065 0.086 0.114 0.144 0.180	0.075 0.100 0.131 0.165 0.210	IAO5614 IAO5634 IAO5634 IAO5634 IAO7124	0.09 0.18 0.18 0.18 0.25
5	500	0.196	36.8	1410	15 20 25 30 35	4150 5450 6500 7500 8550	113.7 113.7 121.6 126.5 130.5	0.67 0.66 0.64 0.61 0.56	0.197 0.261 0.343 0.435 0.555	0.230 0.300 0.395 0.500 0.650	Y801-4 Y801-4 Y801-4 Y801-4 Y802-4	0.55 0.55 0.55 0.55 0.75
5	500	0.196	25.2	960	15 20 25 30 35	2780 3640 4340 5040 5730	51.0 51.0 54.9 56.8 57.8	0.67 0.66 0.64 0.61 0.56	0.059 0.079 0.104 0.131 0.165	0.068 0.090 0.120 0.150 0.190	Y90S-6	0.75
6	600	0.283	45.5	1450	15 20 25 30 35	7250 9500 11300 13150 15000	166.8 166.8 178.5 185.4 190.3	0.67 0.66 0.64 0.61 0.56	0.500 0.670 0.875 1.110 1.420	0.575 0.770 1.010 1.160 1.630	Y90S-4 Y90S-4 Y90S-4 Y90L-4 Y100L1-4	1.1 1.1 1.1 1.5 2.2
6	600	0.283	30.2	960	15 20 25 30 35	4800 6300 7500 8700 9900	73.5 73.5 78.5 81.4 83.3	0.67 0.66 0.64 0.61 0.56	0.147 0.195 0.255 0.322 0.410	0.170 0.225 0.295 0.370 0.470	Y90S-6	0.75
7	700	0.385	53.1	1450	15 20 25 30 35	11500 15100 1800 20900 23800	227.5 227.5 243.3 253.0 258.9	0.67 0.66 0.64 0.61 0.56	1.090 1.450 1.910 2.420 3.060	1.250 1.670 2.200 2.800 3.500	Y90L-4 Y100L1-4 Y100L1-4 Y100L2-4	1.5 2.2 2.2 3.0
7	700	0.385	35.2	960	15 20 25 30 35	7650 10100 12000 13900 15800	93.1 93.1 98.1 103.0 105.0	0.67 0.66 0.64 0.61 0.56	0.296 0.396 0.512 0.655 0.825	0.340 0.455 0.500 0.750 0.950	Y90S-6 Y90S-6 Y90S-6 Y90S-6 Y90L-6	0.75 0.75 0.75 0.75 1.1
8	800	0.502	60.7	1450	15 20 25 30 35	17300 22700 27000 31300 35600	294.2 294.2 314.0 323.4 333.2	0.67 0.66 0.64 0.61 0.56	2.110 2.810 3.680 4.620 5.900	2.430 3.250 4.250 5.300 6.800	Y100L2-4 Y112M-4 Y132S-4 Y132S-4 Y132M-4	3.0 4.0 5.5 5.5 7.5
8	800	0.502	40.2	960	15 20 25 30 35	11400 14900 17800 20600 23500	130.4 130.5 139.2 145.1 149.0	0.67 0.66 0.64 0.61 0.56	0.616 0.820 1.080 1.360 1.740	0.710 0.940 1.250 1.560 2.000	Y90S-6 Y90L-6 Y100L-6 Y112M-6 Y112M-6	0.75 1.1 1.5 2.2 2.2
9	900	0.636	45.2	960	15 20 25 30 35	16200 21200 25200 29300 33400	164.8 164.8 176.6 183.4 186.4	0.67 0.66 0.64 0.61 0.56	1.110 1.470 1.930 2.450 3.100	1.280 1.700 2.220 2.820 3.600	Y100L-6 Y112M-6 Y112M-6 Y132S-6 Y132M1-6	1.5 2.2 2.2 3.0 4.0
10	1000	0.785	50.2	1000	15 20 25 30 35	22600 29700 35400 41000 46700	206.0 206.0 225.4 235.4 242.3	0.67 0.66 0.64 0.61 0.56	1.930 2.580 3.460 4.400 5.600	2.220 3.000 4.000 5.050 6.450	Y112M-6 Y132S-6 Y132M1-6 Y132M2-6 Y160M-6	2.2 3.0 4.0 5.5 7.5
